വിവരണം

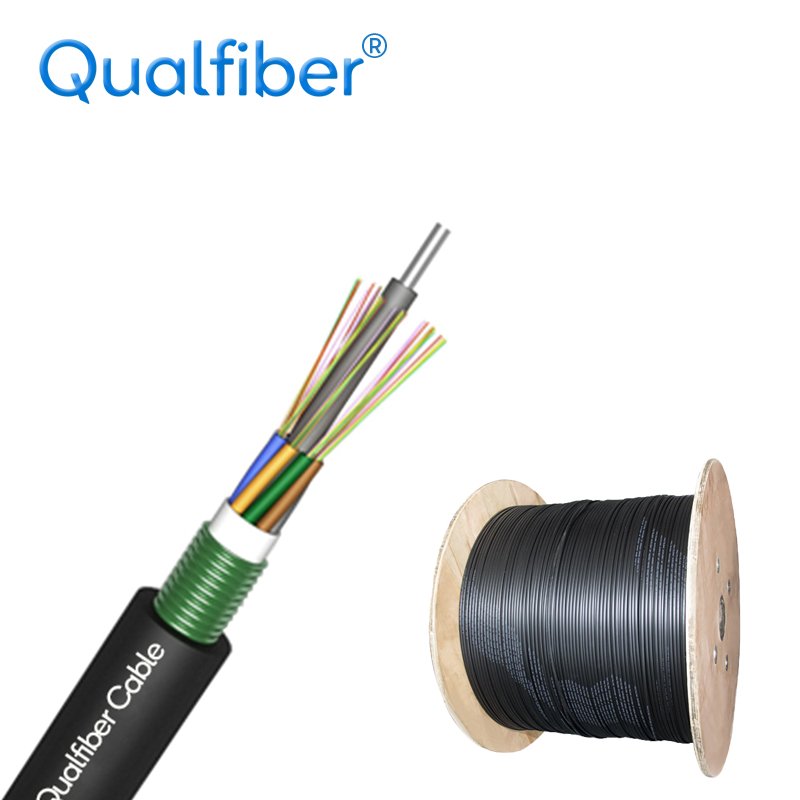

കേബിൾ നിർമ്മാണം :
| നാരുകളുടെ എണ്ണം | 2-144 എഫ് | |||||||
| ഈർപ്പം തടസ്സം | വാട്ടർ ബ്ലോക്കിംഗ് സിസ്റ്റം | |||||||
| കേന്ദ്ര ശക്തി അംഗം | മെറ്റീരിയൽ | PE കവറിനൊപ്പം സ്റ്റീൽ വയർ / FRP / FRP | ||||||
| വലുപ്പം | 1.5 മിമി ~ 2.0 മിമി | |||||||
| അയഞ്ഞ ട്യൂബ് | മെറ്റീരിയൽ | പി.ബി.ടി. | ||||||
| വ്യാസം | .22.2 (പുറം / ആന്തരികം) | |||||||
| ട്യൂബ് പൂരിപ്പിക്കൽ | ട്യൂബ് പൂരിപ്പിക്കൽ സംയുക്തം | |||||||
| കവചം | മെറ്റീരിയൽ | അലുമിനിയം ടേപ്പ് | ||||||
| പുറം കവചം | മെറ്റീരിയൽ | PE, HDPE | ||||||
| വ്യാസം | 1.70 ± 0.2 മിമി | |||||||
ഫൈബർ നിറം
| ഇല്ല. | 1 | 2 | 3 | 4 | 5 | 6 |
| നിറം |  |
 |
 |
 |
 |
|
| ഇല്ല. | 7 | 8 | 9 | 10 | 11 | 12 |
| നിറം |  |
 |
 |
 |
 |
 |
ട്യൂബ് നിറം
| ഇല്ല. | 1 | 2 | 3 | 4 | 5 | 6 |
| നിറം |  |
 |
 |
 |
 |
 |
| ഇല്ല. | 7 | 8 | 9 | 10 | 11 | 12 |
| നിറം |  |
 |
 |
 |
 |
 |
കേബിൾ മെക്കാനിക്കൽ സ്വഭാവം
| കോർ | കേബിൾ വ്യാസം | ഭാരം | |||||
| 2 കോർ മുതൽ 36 കോർ വരെ | 10.0 ± 0.5 മിമി | 90 ± 5 കിലോഗ്രാം / കി | |||||
| 39 കോർ മുതൽ 72 കോർ വരെ | 10.2 ± 0.5 മിമി | 95 ± 5 കിലോഗ്രാം / കി | |||||
| 74 കോർ മുതൽ 96 കോർ വരെ | 12 ± 0.5 മിമി | 135 ± 5 കിലോഗ്രാം / കി | |||||
| 98 കോർ മുതൽ 120 കോർ വരെ | 14 ± 0.5 മിമി | 145 ± 5 കിലോഗ്രാം / കി | |||||
| 122 കോറുകളിൽ നിന്ന് 144 കോറുകളിലേക്ക് | 16 ± 0.5 മിമി | 204 ± 5 കിലോഗ്രാം / കി | |||||
| കുറഞ്ഞ വളയുന്ന ദൂരം (എംഎം) | ദീർഘകാല | 10 ഡി | |||||
| കുറഞ്ഞ വളയുന്ന ദൂരം (എംഎം) |
ഷോർട്ട് ടേം | 20 ഡി | |||||
| കുറഞ്ഞത് അനുവദനീയമായ (N) |
ദീർഘകാല | 600 | |||||
| കുറഞ്ഞത് അനുവദനീയമായ (N) |
ഷോർട്ട് ടേം | 1500 | |||||
| ക്രഷ് ലോഡ് (N / 100 മിമി) | ദീർഘകാല | 300 | |||||
| ക്രഷ് ലോഡ് (N / 100 മിമി) | ഷോർട്ട് ടേം | 1000 | |||||
| പ്രവർത്തനം താപനില （℃ |
-40 + 70 | ||||||
| ഇൻസ്റ്റാളേഷൻ താപനില （℃ |
-15 + 60 | ||||||
ഫൈബർ സ്വഭാവം
| ഫൈബർ ശൈലി | യൂണിറ്റ് | SM G652 |
SM G652D |
എംഎം 50/125 |
എംഎം 62.5 / 125 |
എംഎം OM3-300 |
|
| അവസ്ഥ | നാനോമീറ്റർ | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| അറ്റൻ‌വ്യൂഷൻ | dB / km | 60 | 60 | 60 | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | —- | —- | |||
| വിവേചനം | 1550nm | Ps / (nm * km) | —- | 18 | —- | —- | വിവേചനം |
| 1625nm | Ps / (nm * km) | —- | 22 | —- | —- | ||
| ബാൻഡ്‌വിത്ത് | 850nm | MHZ.KM | —- | —- | 400 | 160 | ബാൻഡ്‌വിത്ത് |
| 1300nm | MHZ.KM | —- | —- | 800 | 500 | ||
| പൂജ്യം വിതരണ തരംഗദൈർഘ്യം | നാനോമീറ്റർ | 1300-1324 | 1302, ≤1322 |
—- | —- | 1295, ≤1320 |
|
| പൂജ്യം വിതരണ ചരിവ് | നാനോമീറ്റർ | ≤0.092 | ≤0.091 | —- | —- | —- | |
| പിഎംഡി പരമാവധി വ്യക്തിഗത ഫൈബർ | ≤0.2 | ≤0.2 | —- | —- | ≤0.11 | ||
| പിഎംഡി ഡിസൈൻ ലിങ്ക് മൂല്യം | Ps (nm2 * k m) |
≤0.12 | ≤0.08 | —- | —- | —- | |
| ഫൈബർ കട്ട്ഓഫ് തരംഗദൈർഘ്യം λc | നാനോമീറ്റർ | 1180, ≤1330 |
1180, ≤1330 |
—- | —- | —- | |
| കേബിൾ ഷട്ട്ഓഫ് തരംഗദൈർഘ്യം λcc |
നാനോമീറ്റർ | ≤1260 | ≤1260 | —- | —- | —- | |
| മ്ഫ്ദ് | 1310nm | ഉം | 9.2 +/- 0.4 | 9.2 +/- 0.4 | —- | —- | —- |
| 1550nm | ഉം | 10.4 +/- 0.8 | 10.4 +/- 0.8 | —- | —- | —- | |
| ന്യൂമെറിക്കൽ അപ്പർച്ചർ (NA) |
—- | —- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| ഘട്ടം (ദ്വിദിശ ) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ഫൈബർ length and point |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| നിർത്തലാക്കൽ | |||||||
| വ്യത്യാസം ബാക്ക്‌സ്‌കാറ്റർ ഗുണകം |
dB / km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ശ്രദ്ധ ആകർഷകത്വം | dB / km | ≤0.01 | ≤0.01 | ||||
| കോർ വ്യാസം | ഉം | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| ക്ലാഡിംഗ് വ്യാസം | ഉം | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| ക്ലാഡിംഗ് നോൺ-സർക്കുലാരിറ്റി | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| കോട്ടിംഗ് വ്യാസം | ഉം | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| കോട്ടിംഗ് / ചാഫിഞ്ച് കേന്ദ്രീകൃത പിശക് |
ഉം | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| പൂശുന്നു നോൺ-സർക്കുലാരിറ്റി | % | .06.0 | .06.0 | .06.0 | .06.0 | .06.0 | |
| കോർ / ക്ലാഡിംഗ് ഏകാഗ്രത പിശക് | ഉം | .0.6 | .0.6 | .51.5 | .51.5 | .51.5 | |
| ചുരുളൻ (ദൂരം) | ഉം | 4 | 4 | —- | —- | —- | |
പാക്കേജ്
| 1.പാക്കിംഗ് മെറ്റീരിയൽ: തടികൊണ്ടുള്ള ഡ്രം | |||||||
| 2.പാക്കിംഗ് നീളം: കേബിളിന്റെ സാധാരണ നീളം 2 കിലോമീറ്റർ ആയിരിക്കും. മറ്റൊരു കേബിൾ നീളവും ലഭ്യമാണ് | |||||||
| ഉപഭോക്താവിന് ആവശ്യമെങ്കിൽ |
കേബിൾ അടയാളപ്പെടുത്തലും കേബിൾ റീൽ അടയാളപ്പെടുത്തലും
ഉപഭോക്താവിന്റെ ആവശ്യമനുസരിച്ച് കേബിൾ കവചം വെളുത്ത പ്രതീകങ്ങളാൽ അടയാളപ്പെടുത്തും.
