xPON ONU, Automatic идентификација и за GPON и за EPON мрежата, 1GE + 1FE WAN пристаништа, единечни влакна CATV, порта SC-APC за проценка на влакна.
Color:
Опис
1. Преглед
- 1G1F + CATV ONU е дизајниран како HGU (Home Gateway Unit) во различни решенија за FTTH од Qualfiber, апликацијата FTTH од класата на превозникот обезбедува пристап до услугата за податоци.
- 1G1F + CATV ONU се заснова на зрела и стабилна, економична GPON и EPON технологија. Може да има пристап до главните GPON и EPON OLT.
- 1G1F + CATV ONU усвојува висока доверливост, лесно управување, флексибилност на конфигурацијата и добар квалитет на услугата (QoS) гарантира дека ги исполнува техничките перформанси на модулот на телекомуникациските EPON CTC3,0 и GPON Стандард на ITU-TG.984.X
- 1G1F + CATV ONU е дизајниран од Realtek чипсет 9603C.
2. Функционална карактеристика
- Поддржете го режимот GPON и EPON и автоматскиот режим на прекинување
- Поддршка на авто-откривање на ONU / откривање на врски / далечинско ажурирање на софтверот
- WAN врските го поддржуваат режимот на рутирање и мост
- Режимот на рути поддржува PPPoE / DHCP / статичка IP
- Поддржете го QoS и DBA
- Порта за поддршка Изолација и конфигурација на порта VLAN
- Поддржете ја функцијата за заштитен ид и мултикастатна функција за подвижни IGMP
- Поддршка за мрежна IP конфигурација и конфигурација на DHCP
- Поддршка за CATV интерфејс за IPTV, далечински управувана од Qualfiber / Huawei / ZTE / FiberHome / OEM OLT
- Поддршка за пристаниште и откривање на јамка
- Поддржете ја далечинската конфигурација и одржување на TR069
- Специјализиран дизајн за спречување на дефект на системот за одржување стабилен систем
3. Спецификација на хардвер
| Техничка ставка | Детали |
| Пон-интерфејс | 2.5G GPON Class B + / C + / C ++ / C +++ & 1.25G EPON PX20 + / PX20 ++ / PX20 +++) |
| Примање на чувствителност: 28-28dBm | |
| Пренесува оптичка моќност: 0 ~ + 4dBm | |
| Растојание на преносот: 20км | |
| Должина на бранови | TX: 1310nm, RX: 1490nm |
| Оптички интерфејс | Конектор за SC / UPC |
| LAN интерфејс | 1 x 10/100 / 1000Mbps и 1 x 10 / 100Mbps интерфејси за автоматско прилагодување на Етернет Комплетен / половина, конектор RJ45 |
| CATV интерфејс | RF, оптичка моќност: + 2 ~ -18dBm Оптичко губење на рефлексија: ≥45dB Оптички бранова должина: 1550 ± 10nm RF опсег на фреквенција: 47 ~ 1000MHz, RF излезна импеданса: 75Ω RF ниво на излез: 78dBuV AGC опсег: 0 15 -15dBm MER: ≥32dB @ -15dBm |
| LED | Статус на POWER 、 LOS PON、 SYS、 LAN1 、 LAN2 、 Интернет 、 Облечен (CATV) 、 Нормален (CATV) |
| Притискање на копчето | 1, за функција на ресетирање |
| Оперативна состојба | Температура: 0 ℃ ~ + 50 ℃ |
| Влажност: 10% ～ 90% （не кондензација) | |
| Состојба на складирање | Температура: -30 ~ + 60 |
| Влажност: 10% ~ 90% （не кондензација) | |
| Напојување | DC 12V / 1A |
| Потрошувачка на енергија | W6W |
| Димензија | 155 мм × 92mm × 34mm (L × W × H ) |
| Нето маса | 0,24 кг |
4. Панел светла Вовед
| Лампа за пилоти | Статус | Опис |
| PWR | На | Уредот се напојува. |
| Исклучено | Уредот се напојува. | |
| ПОН | На | Уредот се регистрира во системот PON. |
| Трепне | Уредот го регистрира системот PON. | |
| Исклучено | Регистрацијата на уредот не е точна. | |
| ЛОС | Трепне | Дозата не прима оптички сигнали. |
| Исклучено | Уредот доби оптички сигнал. | |
| СИС | На | Системот на уреди работи нормално. |
| Исклучено | Системот на уреди работи ненормално. | |
| ИНТЕРНЕТ | Трепне | Мрежната врска на уредот е нормална. |
| Исклучено | Мрежната врска на уредот е ненормална. | |
| LAN1 ~ LAN2 | На | Портата (LANx) е правилно поврзана (ЛИНК). |
| Трепне | Портата (LANx) испраќа или / и прима податоци (ACT). | |
| Исклучено | Исклучок или не е поврзан за приклучок во порта (LANx). | |
| Носат (CATV) |
На | Влезна оптичка моќност е повисока од 3Dbm или пониска од -13dbm |
| Исклучено | Влезната оптичка моќност е помеѓу -13dbm и 3Dbm | |
| Нормално (CATV) |
На | Влезната оптичка моќност е помеѓу -13dbm и 3Dbm |
| Исклучено | Влезна оптичка моќност е повисока од 3Dbm или пониска од -13dbm |
5. Апликација
- Типично решение : FTTO (канцеларија) , FTTB (зграда) , FTTH (дома)
- Типична апликација (по избор) : ИНТЕРНЕТ, IPTV , VOD , VoIP , IP камера итн.

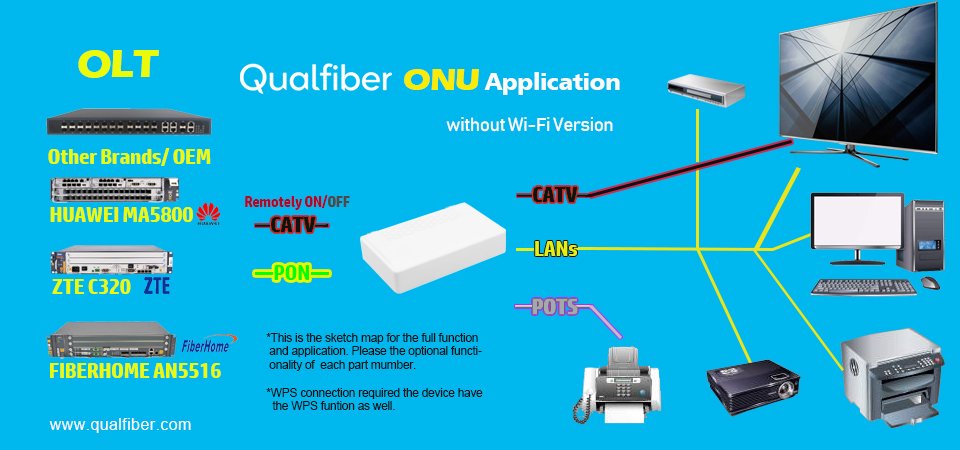

Слика: Дијаграм опционална апликација за сите функции
6. Информации за нарачка
| Име на производ | Модел на производи | Описи |
| XPON ONU 1G1F + CATV | QF-HX101C | 1 × 10/100 / 1000Mbps Ethernet, 1 x 10 / 100Mbps Ethernet, 1 SC конектор, 1x CATV порта, Пластична обвивка, Надворешен адаптер за напојување |
Контактирајте нè:
Qualfiber Technology Co, Ltd
Е-пошта до нас: sales@qualfiber.com
веб-страница:https://www.qualfiber.com
Спецификациите се предмет на промена без најава.
Заштитени права © КВАЛФИБЕР ТЕХНОЛОГИЈА. Сите права се задржани.
