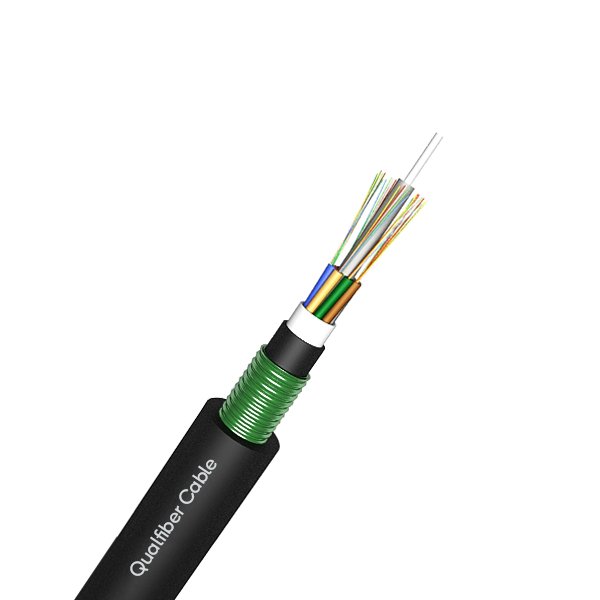

Les fibres, 250µm, sont positionnées dans un tube lâche en plastique haut module. Les tubes sont remplis d'un composé de remplissage résistant à l'eau. Un fil d'acier, parfois gainé de polyéthylène (PE) pour un câble à haute teneur en fibres, se place au centre de l'âme comme élément de résistance métallique. Les tubes (et les charges) sont toronnés autour de l'élément de résistance en un noyau de câble compact et circulaire. Un stratifié aluminium polyéthylène (APL) est appliqué autour de l'âme du câble, qui est rempli du composé de remplissage pour le protéger des infiltrations d'eau. Ensuite, le câble est complété par une gaine PE.
Color:
La description
Détails de la structure
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Tige de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diamètre du tube lâche (± 0,1 mm) |
2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Diamètre de la gaine intérieure (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9,2 | 11,8 |
| Diamètre extérieur (± 0,5 mm) |
12,2 | 12,2 | 12,2 | 12,2 | 12,2 | 13,8 | 16,5 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,7 | 1,7 |
| Tube lâche | Matériel | PBT | Couleur | Spectre standard | |||
| Tige de remplissage | Matériel | PP | Couleur | Noir | |||
| Remplissage de tube | Matériel | Composé de remplissage | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2,0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban de blocage d'eau / gel de remplissage | |||||
| Corde de déchirure | Qté | 2 pièces | Couleur | blanc | |||
| Gaine intérieure | Matériel | PE | Couleur | Noir | |||
| Armure | Matériel | Ruban en acier ondulé | |||||
| Gaine extérieure | Matériel | PE | Couleur | Noir | |||
Couleur de fibre
Couleur du tube
Performances mécaniques et environnementales
| Résistance à la traction | Long terme （N） | 1000N | |||||
| Court terme （N） | 3000N | ||||||
| Charge d'écrasement | Long terme | 3000N / 100mm | |||||
| Court terme | 1000N / 100mm | ||||||
| Rayon de courbure | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10 ℃ ～ + 60 ℃ | ||||||
| Température de stockage | -40 ℃ ～ + 70 ℃ | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | SM G652D | MM 50/125 | MM 62,5 / 125 | |||
| État | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atténuation | dB / km | ≤0,35 / 0,20 | ≤3,0 / 1,5 | ≤3,0 / 1,5 | |||
| Diamètre de revêtement | euh | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | |||
| Diamètre de revêtement | euh | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
Paquet
Matériel d'emballage: Tambour en bois.
Longueur d'emballage: 2 km par tambour ou personnalisation.
