説明

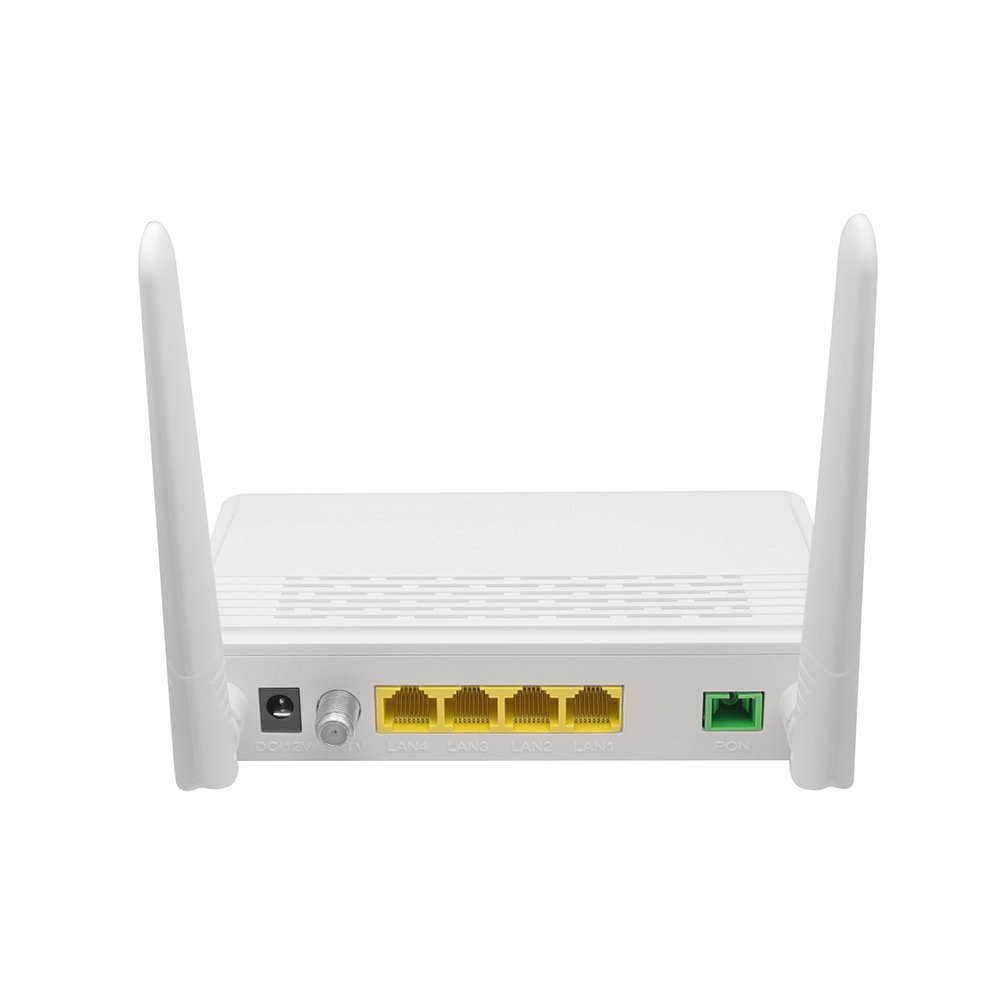

XPON ONT 1G3F + WIFI + CATV
このXPON ONUは、QUALFIBERによる異なるFTTHソリューションでHGU（ホームゲートウェイユニット）として設計されています。 EPON OLTまたはGPON OLTにアクセスすると、EPONおよびGPONと自動的に切り替わります。 構成の柔軟性と優れたサービス品質（QoS）の保証
1。概要
このXPON ONUは、QUALFIBERによる異なるFTTHソリューションでHGU（ホームゲートウェイユニット）として設計されています。 EPON OLTまたはGPON OLTにアクセスすると、EPONおよびGPONと自動的に切り替わります。 構成の柔軟性と優れたサービス品質（QoS）の保証
1。概要
- 1G3F + WIFI + CATVシリーズは、Qualfiberによる異なるFTTHソリューションでHGU（ホームゲートウェイユニット）として設計されています。キャリアクラスのFTTHアプリケーションは、データサービスアクセスを提供します。
- 1G3F + WIFI + CATVシリーズは、成熟した安定したコスト効率の高いXPONテクノロジーに基づいています。 EPON OLTまたはGPON OLTにアクセスすると、EPONおよびGPONと自動的に切り替わります。
- 1G3F + WIFI + CATVシリーズが採用している時間、中国電信EPON CTC3,0とのGPON標準ITU-TGのモジュールの技術的性能を満たすためにIGH信頼性、容易な管理、構成の柔軟性とサービス（QoS）のの良い品質保証を。 984.X
- 1G3F + WIFI + CATVシリーズはRealtekチップセットによって設計されています。
2.機能的特徴
- EPONおよびGPONをサポートし、モードをautomatically
- ソフトウェアのONU自動検出/リンク検出/リモートアップグレードをサポート
- WAN接続はルートおよびブリッジモードをサポート
- ルートモードはPPPoE / DHCP /静的IPをサポートします
- WIFIインターフェイスと複数のSSIDをサポート
- QoSとDBAをサポート
- ポート分離とポートVLAN構成をサポート
- ファイアウォール機能とIGMPスヌーピングマルチキャスト機能をサポート
- LAN IPおよびDHCPサーバー構成をサポートします。
- ポート転送とループ検出をサポート
- TR069リモート構成および保守をサポート
- サポート、Qualfiber / Huawei / ZTE / FiberHome / OEM OLTでリモート制御します。
- 安定したシステムを維持するためのシステム故障防止のための特別設計
3.ハードウェア仕様
| テクニカルアイテム | 細部 |
| PONインターフェース | 2.5G GPON クラスB + / C + / C ++ / C +++ および1.25G EPON PX20 + / PX20 ++ / PX20 +++） |
| 受信感度：≤-27dBm | |
| 送信光パワー：0〜+ 4dBm | |
| 伝送距離：20KM | |
| 波長 | Tx：1310nm、Rx：1490nm |
| 光インターフェース | SC / APCコネクタ |
| LANインターフェース | 10/100 / 1000Mbps x 1および10 / 100Mbps自動アダプティブイーサネットインターフェイスx 3。 フル/ハーフ、RJ45コネクタ |
| CATVインターフェース | RF、光パワー：+ 2〜-18dBm |
| 光学反射損失：≥45dB | |
| 光受信波長：1550±10nm | |
| RF周波数範囲：47〜1000MHz、RF出力インピーダンス：75Ω | |
| RF出力レベル：78dBuV | |
| AGC範囲：0〜-15dBm | |
| MER：≥32dB@ -15dBm | |
| 無線 | IEEE802.11b / g / nに準拠、 |
| 動作周波数：2.400-2.4835GHz | |
| サポートMIMO、最大300Mbps、 | |
| 2T2R、2外部アンテナ5dBi、 | |
| サポート：複数のSSID | |
| チャネル：自動 | |
| 変調タイプ：DSSS、CCKおよびOFDM | |
| エンコード方式： BPSK、QPSK、16QAMおよび64QAM | |
| 導いた | POWER、LOS、PON、SYS、LAN1〜LAN4、WIFI、WPS、インターネット、着用、正常（CATV）のステータス |
| ボタンを押す | 3、リセット機能、WLAN、WPS |
| 動作条件 | 温度：0℃〜+ 50 ℃ |
| 湿度：10％〜90％（結露しないこと） | |
| 保管条件 | 温度：-30℃〜+ 60℃ |
| 湿度：10％〜90％（結露しないこと） | |
| 電源 | DC 12V / 1A |
| 消費電力 | ≤6W |
| 寸法 | 155mm×92mm×34mm （L×W×H ） |
| 正味重量 | 0.24Kg |
4.パネルライトの紹介
| パイロットランプ | 状態 | 説明 |
| PWR | オン | デバイスの電源が入っています。 |
| オフ | デバイスの電源がオフになっています。 | |
| PON | オン | デバイスがPONシステムに登録されました。 |
| まばたき | デバイスはPONシステムを登録しています。 | |
| オフ | デバイスの登録が正しくありません。 | |
| LOS | まばたき | デバイスは光信号を受信しません。 |
| オフ | デバイスは光信号を受信しました。 | |
| SYS | オン | デバイスシステムは正常に動作します。 |
| オフ | デバイスシステムが異常に動作します。 | |
| インターネット | まばたき | デバイスのネットワーク接続は正常です。 |
| オフ | デバイスのネットワーク接続が異常です。 | |
| WI-FI | オン | WIFIインターフェイスはアップしています。 |
| まばたき | WIFIインターフェースはデータ（ACT）を送信または受信しています。 | |
| オフ | WIFIインターフェイスがダウンしています。 | |
| WPS | まばたき | WIFIインターフェイスは安全に接続を確立しています。 |
| オフ | WIFIインターフェイスは安全な接続を確立しません。 | |
| LAN1〜LAN4 | オン | ポート（LANx）は正しく接続されています（リンク）。 |
| まばたき | ポート（LANx）がデータ（ACT）を送信または受信しています。 | |
| オフ | ポート（LANx）接続の例外または接続されていません。 | |
| 着用 （CATV） |
オン | 入力光パワーが3dbmより高いか、-13dbmより低い |
| オフ | 入力光パワーは-13dbmと3dbmの間です | |
| 通常 （CATV） |
オン | 入力光パワーは-13dbmと3dbmの間です |
| オフ | 入力光パワーが3dbmより高いか、-13dbmより低い |
5.アプリケーション
- 代表的なソリューション：FTTO（オフィス）、FTTB（ビル）、FTTH（ホーム）
- 典型的なアプリケーション（オプション）：インターネット、IPTV 、VOD 、VoIP 、IPカメラなど。
図：全機能オプションのアプリケーション図
6.注文情報
| 商品名 | 製品モデル | 説明 |
| XPON ONU 1G3F + WIFI + CATV | QF-HX103WC | 10/100 / 1000Mbpsイーサネットx 1、10 / 100Mbpsイーサネットx 3、SC / APCコネクタx 1、CATV RFポートx 1、2.4GHz WIFI、プラスチックケース、外部電源アダプター |
お問い合わせ：
Qualfiber Technology Co.、Ltd
弊社へのメール：sales@qualfiber.com
ウェブサイト：https
仕様は予告なく変更される場合があります。
